D系列旋转接头

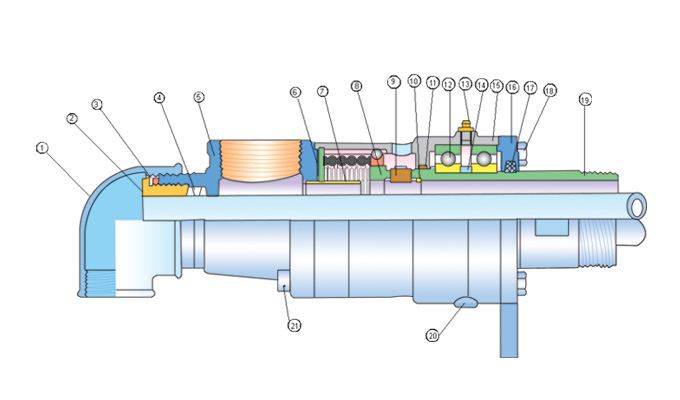

1.弯头2.填料压盖3.锁紧螺母4.密封填料5.三通端盖6.垫圈7.保护套8.波纹补偿器9.密封环10.定位套11.密封圈12.轴承13.油杯14.轴承挡圈15.壳体16.压盖17.油封18.六角头螺栓19.外管20.放油塞21.内六角螺栓 D系列旋转接头采用双端面密封，结构较复杂。滚动轴承使摩擦扭矩相对减小，不锈钢波纹管补偿器使旋转接头更耐腐蚀，且弹簧外装不与介质接触使密封更可靠。 与设备相连的外管（19）是主要的旋转部件。平面密封环（9）靠定位套（10）定位浮动在外管、补偿器（8）间并组成双端面密封摩擦副，弹簧随时提供密封所需的端面压力。为了便于观察密封环磨损及密封状况，在壳体（15）上设有观察孔。在高温时轴承应请注意定期润滑。 使用条件 使用流体：冷却水、热水、冷水、压缩空气 最大压力：1.5MPa 最高温度：180℃ 最高转速：250r/min
|
