HS-GF型旋转接头

适用范围：

转速：n≤1000RPM

温度：t≤100℃

压力：≤1.0MPa

介质：水、空气、盐水、液压油

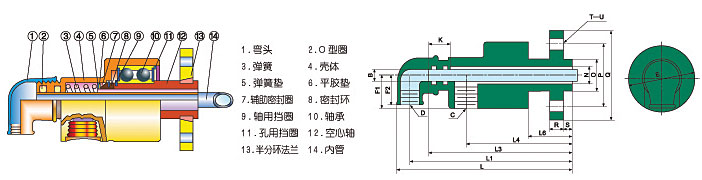

规格	型号	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	N	O	P	Q	R	S	T	U
15	HS-GF15-6	G/8	Rc1/2	Rc1/2	55	28	25	15	160	148	138	103	43	12	26	65	95	14	8	4	14
20	HS-GF20-8	G1/4	Rc3/4	Rc1/2	62	31	30	32	187	172	157	112	47	16	32	75	102	14	8	4	14
25	HS-GF25-10	G3/8	Rc3/4	Rc1/2	74	37	33	26	190	175	160	118	49	20	36	85	115	16	10	4	14
32	HS-GF32-15	G1/2	Rc1-1/4	Rc1/2	90	45	38	32	226	211	197	143	57	30	46	100	140	18	10	4	18
40	HS-GF40-20	G3/4	Rc1-1/2	Rc3/4	95	48	43	36	249	227	202	147	57	36	50	110	150	18	14	4	18
50	HS-GF50-25	G1	Rc1-1/2	Rc1	122	60	51	46	305	283	260	287	65	48	60	125	165	20	18	4	18
65	HS-GF65-32	G1-1/4	Rc2	Rc1-1/4	156	78	62	50	358	333	303	219	76	62	75	145	185	20	12	4	18
80	HS-GF80-40	G1-1/2	Rc2-1/2	Rc1-1/2	160	80	70	50	383	353	286	231	90	75	90	160	200	20		8	18
